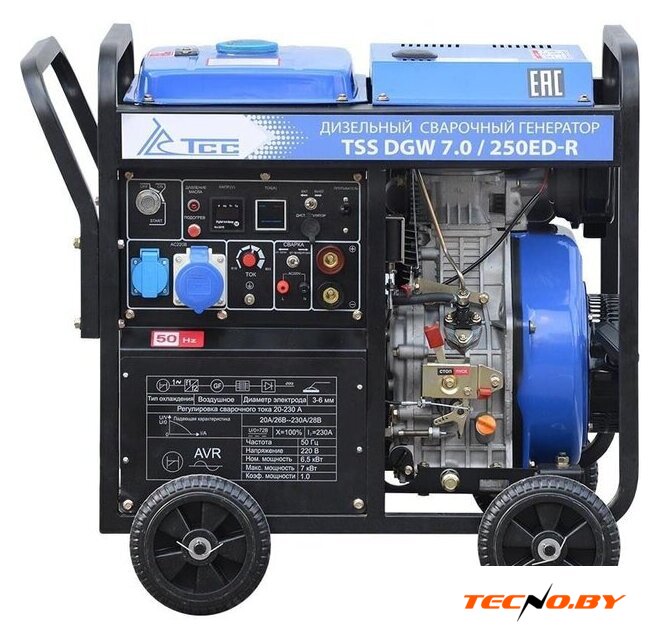

Дизельный генератор ТСС DGW 7.0/250ED-R

Характеристики ТСС DGW 7.0/250ED-R

Основные

• Тип: дизельный
• Промышленный: нет
• Исполнение: открытое
• Сварочный генератор: есть
• Максимальная полная мощность: 7 кВА
• Номинальная полная мощность: 6.5 кВА
• Максимальная активная мощность: 7 кВт
• Номинальная активная мощность: 6.5 кВт
• Число фаз: 1
• Выход постоянного тока: 12 В
• Передвижной (переносной): есть

Двигатель

• Тип двигателя внутреннего сгорания: четырехтактный
• Модель двигателя: 192F
• Объём двигателя: 498 см3
• Ёмкость топливного бака: 12.5 л
• Расход топлива: 1.9 л/ч
• Запуск: ручной, электростартер
• Охлаждение: воздушное
• Уровень шума: 77 дБА
• Индикатор уровня топлива: есть
• Индикатор низкого уровня масла: есть

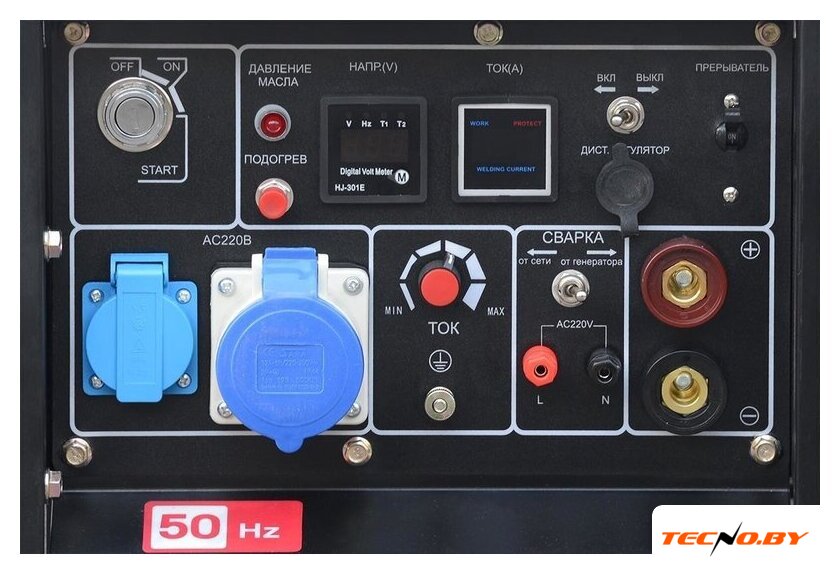

Генератор

• Тип генератора: синхронный
• Розетки 220 В: 16 А, 32 А
• Розетки 380 В: нет
• Защита от перегрузки: есть
• Вольтметр: есть

Габариты и вес

• Высота: 610 мм
• Длина: 710 мм
• Ширина: 470 мм
• Вес: 119 кг

Комплектация

• Комплектация: - Колеса, - КЗ, - ЭД, - инструмент, - масленка, - 2 сетевые вилки.
